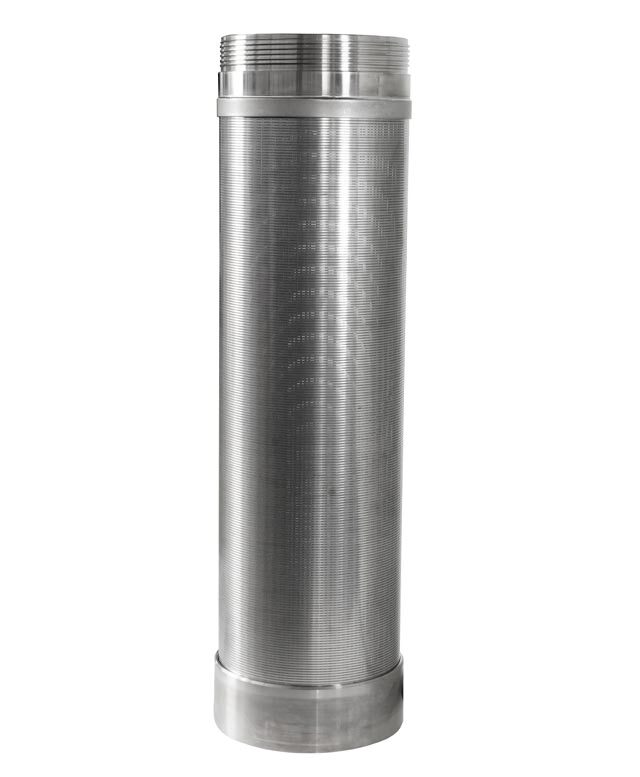

Spiroscreen® – La gamma di filtri a spirale continua

La linea Spiroscreen® rappresenta l’eccellenza dei filtri a spirale continua, progettata e prodotta internamente da GTS.
Ogni filtro è realizzato mediante avvolgimento continuo, con passo controllato, di un profilo a sezione triangolare su robuste direttrici profilate tonde. Ogni punto di intersezione tra profilo e direttrice è saldato a resistenza (RW), garantendo massima solidità e durata nel tempo.
Il design a spirale conferisce ai filtri un’ampia superficie di passaggio e permette di raggiungere alte portate mantenendo al contempo una bassa velocità di flusso in ingresso. Questo equilibrio è la chiave per uno sviluppo ottimale del pozzo, assicurando prestazioni superiori e maggiore efficienza operativa.
Con Spiroscreen®, innovazione e affidabilità lavorano insieme per offrire una soluzione di filtrazione ad alte prestazioni, pensata per garantire risultati concreti e duraturi.

RICHIEDI INFO

MATERIALE

ACCIAIO INOX
– AISI 304 1.4301
– AISI 316 1.4404

VANTAGGI

Minima resistenza idraulica
Riduzione delle incrostazioni e delle manutenzioni periodiche
Minore ingresso di impurità (sabbia e particelle fini)
Maggior durata nel tempo della pompa
Rimozione dei fluidi di perforazione rapida e completa
Disponibili dal DN 60 al DN600
Slot configurabile decimo per decimo in base alla curva granulometrica

GIUNZIONI

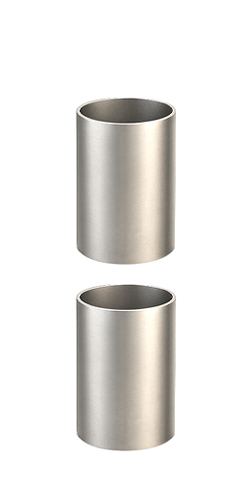

A SALDARE
TESTA A TESTA

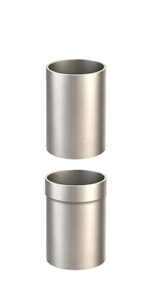

COLLARE
A SALDARE

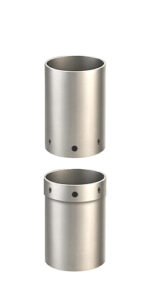

BOLTED
COLLAR

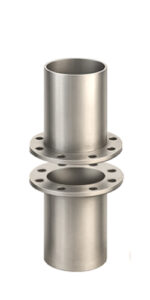

FLANGIATA

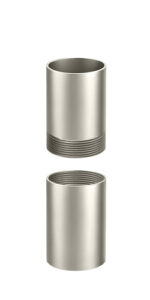

FILETTATA

DN	ø (mm)	Profilo serie n°	Slot (mm)	Open Area	Portata (l/s per m)	Resistenza al collasso (Bar)
100	114,3	302	0,3	11,60%	1,25	38,24
			0,5	18,00%	1,94	35,49
			0,7	23,50%	2,53	33,1
			1	30,50%	3,28	30,08
125	139,7	302	0,3	11,60%	1,53	23,74
			0,5	18,00%	2,37	19,44
			0,7	23,50%	3,09	18,13
			1	30,50%	4,01	16,47
125	139,7	301	0,3	9,10%	1,2	20,7
			0,5	14,30%	1,88	19,5
			0,7	18,90%	2,49	18,5
			1	25,00%	3,29	17,1
140	139,7	501	0,3	7,90%	1,04	64,2
			0,5	12,50%	1,65	61
			0,7	16,70%	2,19	58
			1	22,20%	2,93	54,2
160	168,3	301	0,3	9,10%	1,44	11,8
			0,5	14,30%	2,27	11,1
			0,7	18,90%	3	10,5
			1	25,00%	3,97	9,7
160	168,3	302	0,3	11,60%	1,84	11,98
			0,5	18,00%	2,85	11,12
			0,7	23,50%	3,73	10,37
			1	30,50%	4,84	9,42
160	168,3	501	0,3	7,90%	1,25	36,7
			0,5	12,50%	1,98	34,8
			0,7	16,70%	2,64	33,2
			1	22,20%	3,52	31
175	177,8	301	0,3	9,10%	1,52	10
			0,5	14,30%	2,39	9,4
			0,7	18,90%	3,17	8,9
			1	25,00%	4,19	8,3
175	177,8	302	0,3	11,60%	1,95	10,16
			0,5	18,00%	3,01	9,43
			0,7	23,50%	3,94	8,79
			1	30,50%	5,11	7,99
175	177,8	501	0,3	7,90%	1,32	31,1
			0,5	12,50%	2,09	29,5
			0,7	16,70%	2,79	28,1
			1	22,20%	3,72	26,3
175	177,8	601	0,3	9,70%	1,62	51
			0,5	15,20%	2,54	47,9
			0,7	20,00%	3,35	45,2
			1	26,30%	4,41	41,6
200	219,1	301	0,3	9,10%	1,88	5,3
			0,5	14,30%	2,95	5
			0,7	18,90%	3,91	4,8
			1	25,00%	5,16	4,4
200	219,1	302	0,3	11,60%	2,4	5,43
			0,5	18,00%	3,71	5,04
			0,7	23,50%	4,85	4,7
			1	30,50%	6,3	4,84
200	219,1	501	0,3	7,90%	1,63	16,6
			0,5	12,50%	2,58	15,8
			0,7	16,70%	3,44	15
			1	22,20%	4,59	14
200	219,1	601	0,3	9,70%	2	27,2
			0,5	15,20%	3,13	25,6
			0,7	20,00%	4,13	24,1
			1	26,30%	5,43	22,2
200	219,1	702	0,3	7,00%	1,44	54,6
			0,5	11,10%	2,29	52,1
			0,7	14,90%	3,08	49,9
			1	20,00%	4,13	46,9
225	244,5	301	0,3	9,10%	2,09	3,8
			0,5	14,30%	3,29	3,6
			0,7	18,90%	4,36	3,4
			1	25,00%	5,76	3,1
225	244,5	501	0,3	7,90%	1,82	11,9
			0,5	12,50%	2,88	11,3
			0,7	16,70%	3,84	10,8
			1	22,20%	5,12	10,1
225	244,5	601	0,3	9,70%	2,23	19,6
			0,5	15,20%	3,49	18,4
			0,7	20,00%	4,61	17,3
			1	26,30%	6,06	16
225	244,5	702	0,3	7,00%	1,61	39,3
			0,5	11,10%	2,56	37,5
			0,7	14,90%	3,43	35,9
			1	20,00%	4,61	33,8
250	273,1	301	0,3	9,10%	2,34	2,7
			0,5	14,30%	3,68	2,6
			0,7	18,90%	4,87	2,4
			1	25,00%	6,43	2,2
250	273,1	501	0,3	7,90%	2,03	8,5
			0,5	12,50%	3,22	8,1
			0,7	16,70%	4,29	7,7
			1	22,20%	5,72	7,2
250	273,1	601	0,3	9,70%	2,49	14
			0,5	15,20%	3,9	13,2
			0,7	20,00%	5,15	12,4
			1	26,30%	6,77	11,4
250	273,1	702	0,3	7,00%	1,8	28,2
			0,5	11,10%	2,86	26,9
			0,7	14,90%	3,83	25,8
			1	20,00%	5,15	24,2
300	323,9	501	0,3	7,90%	2,41	5,1
			0,5	12,50%	3,82	4,8
			0,7	16,70%	5,09	4,6
			1	22,20%	6,78	4,3
300	323,9	601	0,3	9,70%	2,95	8,4
			0,5	15,20%	4,63	7,9
			0,7	20,00%	6,11	7,4
			1	26,30%	8,03	6,8
300	323,9	702	0,3	7,00%	2,13	16,9
			0,5	11,10%	3,39	16,1
			0,7	14,90%	4,55	15,4
			1	20,00%	6,11	14,5
300	323,9	101	0,3	5,70%	1,73	42
			0,5	9,10%	2,78	40,5
			0,7	12,30%	3,75	39
			1	16,70%	5,09	37,1
350	355,6	501	0,3	7,90%	2,65	3,8
			0,5	12,50%	4,19	3,6
			0,7	16,70%	5,59	3,5
			1	22,20%	7,45	3,2
350	355,6	601	0,3	9,70%	3,24	6,3
			0,5	15,20%	5,08	5,9
			0,7	20,00%	6,7	5,6
			1	26,30%	8,82	5,2
350	355,6	702	0,3	7,00%	2,34	12,7
			0,5	11,10%	3,72	12,2
			0,7	14,90%	4,99	11,6
			1	20,00%	6,7	10,9
350	355,6	101	0,3	5,70%	1,9	31,7
			0,5	9,10%	3,05	30,6
			0,7	12,30%	4,12	29,5
			1	16,70%	5,59	28
400	406,4	501	0,3	7,90%	3,02	2,6
			0,5	12,50%	4,79	2,4
			0,7	16,70%	6,38	2,3
			1	22,20%	8,51	2,2
400	406,4	601	0,3	9,70%	3,71	4,2
			0,5	15,20%	5,8	4
			0,7	20,00%	7,66	3,7
			1	26,30%	10,08	3,4
400	406,4	702	0,3	7,00%	2,67	8,5
			0,5	11,10%	4,26	8,1
			0,7	14,90%	5,7	7,8
			1	20,00%	7,66	7,3
400	406,4	101	0,3	5,70%	2,17	21,2
			0,5	9,10%	3,48	20,5
			0,7	12,30%	4,7	19,7
			1	16,70%	6,38	18,7
500	508	702	0,3	7,00%	3,34	4,3
			0,5	11,10%	5,32	4,1
			0,7	14,90%	7,13	4
			1	20,00%	9,58	3,7
500	508	101	0,3	5,70%	2,71	10,8
			0,5	9,10%	4,35	10,5
			0,7	12,30%	5,88	10,1
			1	16,70%	7,98	9,6
600	609,6	702	0,3	7,00%	4,01	2,5
			0,5	11,10%	6,38	2,4
			0,7	14,90%	8,56	2,3
			1	20,00%	11,49	2,1
600	609,6	101	0,3	5,70%	3,25	6,3
			0,5	9,10%	5,22	6
			0,7	12,30%	7,06	5,8
			1	16,70%	9,58	5,5
125	139,7	502	0,3	12,00%	1,58	101,9
			0,5	18,50%	2,44	94,3
			0,7	24,10%	3,18	87,8
			1	31,30%	4,11	79,6
150	168,3	502	0,3	12,00%	1,9	58,2
			0,5	18,50%	2,94	53,9
			0,7	24,10%	3,83	50,2
			1	31,30%	4,96	45,5
200	219,1	502	0,3	12,00%	2,48	26,4
			0,5	18,50%	3,82	24,4
			0,7	24,10%	4,98	22,7
			1	31,30%	6,45	20,6
225	244,5	502	0,3	12,00%	2,77	19
			0,5	18,50%	4,27	17,6
			0,7	24,10%	5,56	16,3
			1	31,30%	7,2	14,8
250	273,1	502	0,3	12,00%	3,09	13,6
			0,5	18,50%	4,77	12,6
			0,7	24,10%	6,21	11,7
			1	31,30%	8,04	10,6
300	323,9	502	0,3	12,00%	3,66	8,1
			0,5	18,50%	5,65	7,5
			0,7	24,10%	7,37	7
			1	31,30%	9,54	6,3
350	355,6	502	0,3	12,00%	4,02	6,1
			0,5	18,50%	6,21	5,7
			0,7	24,10%	8,09	5,3
			1	31,30%	10,47	4,8
400	406,4	502	0,3	12,00%	4,6	4,1
			0,5	18,50%	7,09	3,8
			0,7	24,10%	9,25	3,5
			1	31,30%	11,97	3,2
