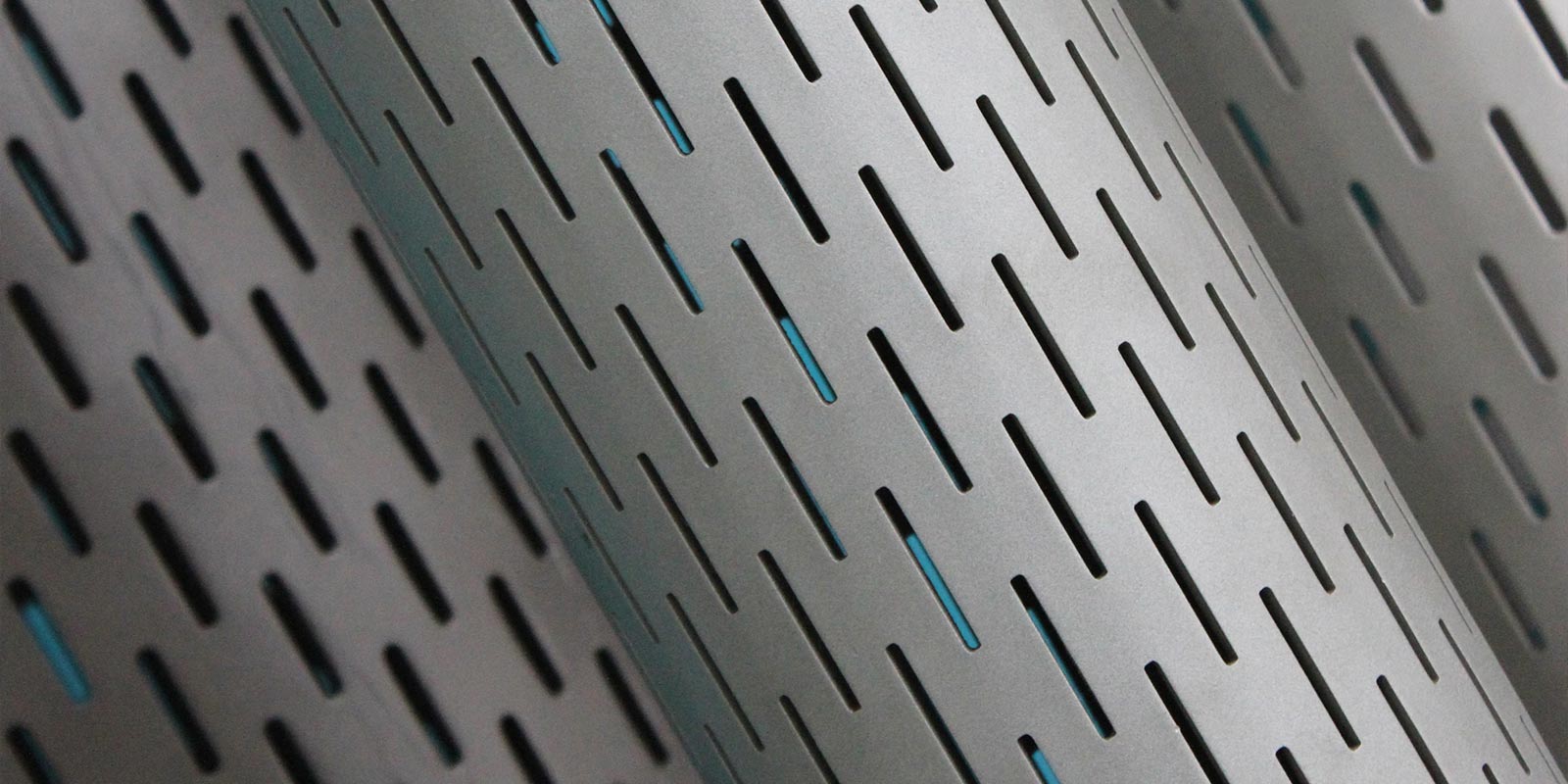

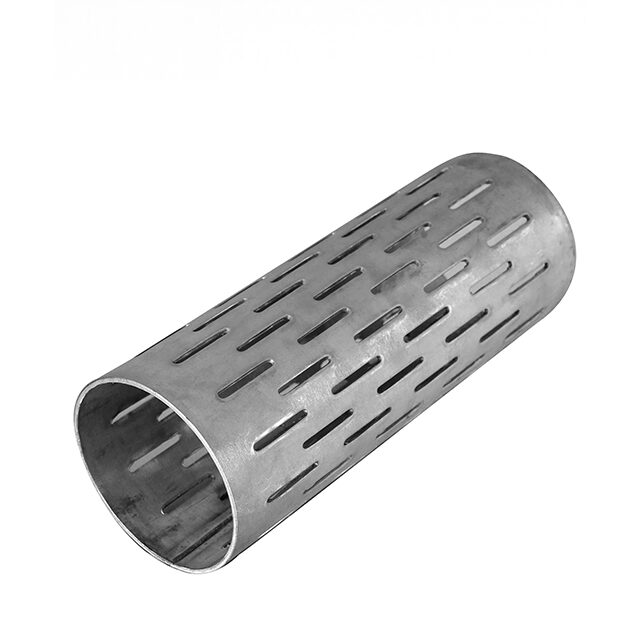

FILTRI A LAMIERA PUNZONATA
Portata e versatilità
La gamma di filtri a lamiera punzonata, prodotta interamente da GTS, è realizzata a partire da fogli di lamiera punzonata di alta qualità. Questi filtri sono particolarmente indicati nei casi in cui siano richieste portate elevate e interventi di abbassamento freatico o drenaggio.

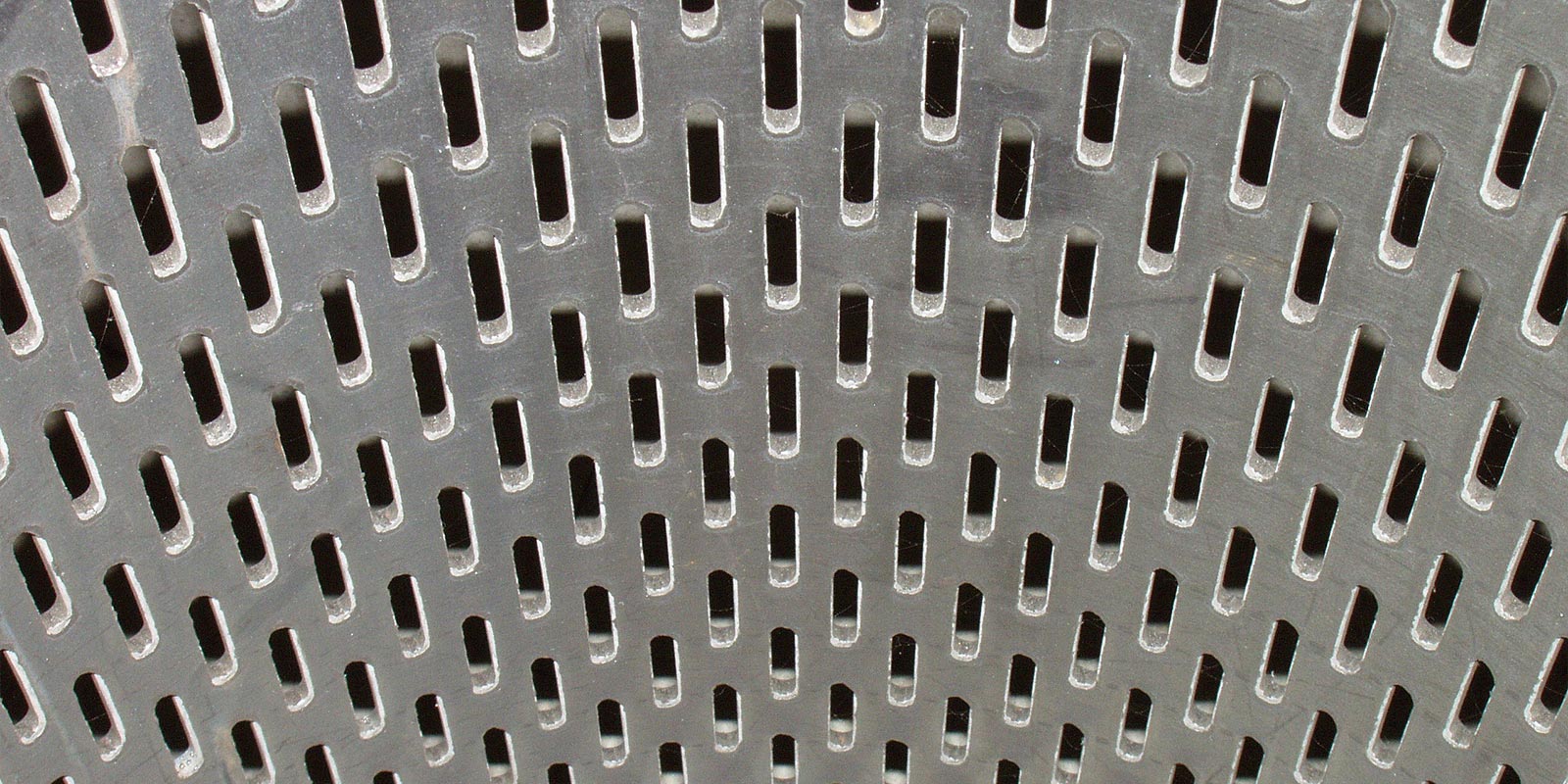

La geometria regolare dei fori garantisce un flusso costante e una perdita di carico contenuta, mantenendo una struttura resistente e duratura. Nelle applicazioni di drenaggio, i filtri ad asola passante possono essere ulteriormente rivestiti con geotessuto (TNT), garantendo un’efficienza ancora maggiore e una protezione superiore contro l’ingresso di particelle fini.
Con i filtri a lamiera punzonata GTS, affidabilità e versatilità si combinano per offrire una soluzione robusta, pratica e adatta alle più diverse esigenze applicative.
MATERIALE
ACCIAIO AL CARBONIO
ACCIAIO INOX
– AISI STANDARD – ACCIAIO NERO
spessore da 3 a 10 mm, su richiesta fino a 12,0 mm
VANTAGGI
- Elevata superficie filtrante e ottima portata
- Struttura semplice e robusta
- Possibilità di rivestimento con geotessuto TNT
- Ampia scelta di forature e spessori
- Materiale resistente e di facile saldabilità
GIUNZIONI
A SALDARE
TESTA A TESTA
COLLARE
A SALDARE
BOLTED
COLLAR
FILETTATA
| A x B (mm) | X - Y (mm) |
|---|---|
| 3 x 40 | 60 -15 |
| 4 x 40 | 60 -15 |
| 5 x 40 | 60 -15 |
| 6 x 40 | 60 -20 |
| 8 x 40 | 60 -20 |
| 10 x 40 | 60 -20 |
Spessore Parete
| S - Th (mm) | 3x40 | 4x40 | 5x40 | 6x40 | 8x40 | 10x40 |
|---|---|---|---|---|---|---|
| 3,0 | o | o | o | o | o | o |
| 4,0 | * | o | o | o | o | o |
| 5,0 | o | o | o | o | o | |
| 6,0 | * | o | o | o | o | |
| 8,0 | * | o | o | |||
| 10,0 | * | * | ||||
| *solo acciaio al carbonio |
Open area
| Asola - Ob. Hole | 3x40 | 4x40 | 5x40 | 6x40 | 8x40 | 10x40 |
|---|---|---|---|---|---|---|
| % | 13,33 | 17,78 | 22,22 | 20 | 26,67 | 33,33 |
