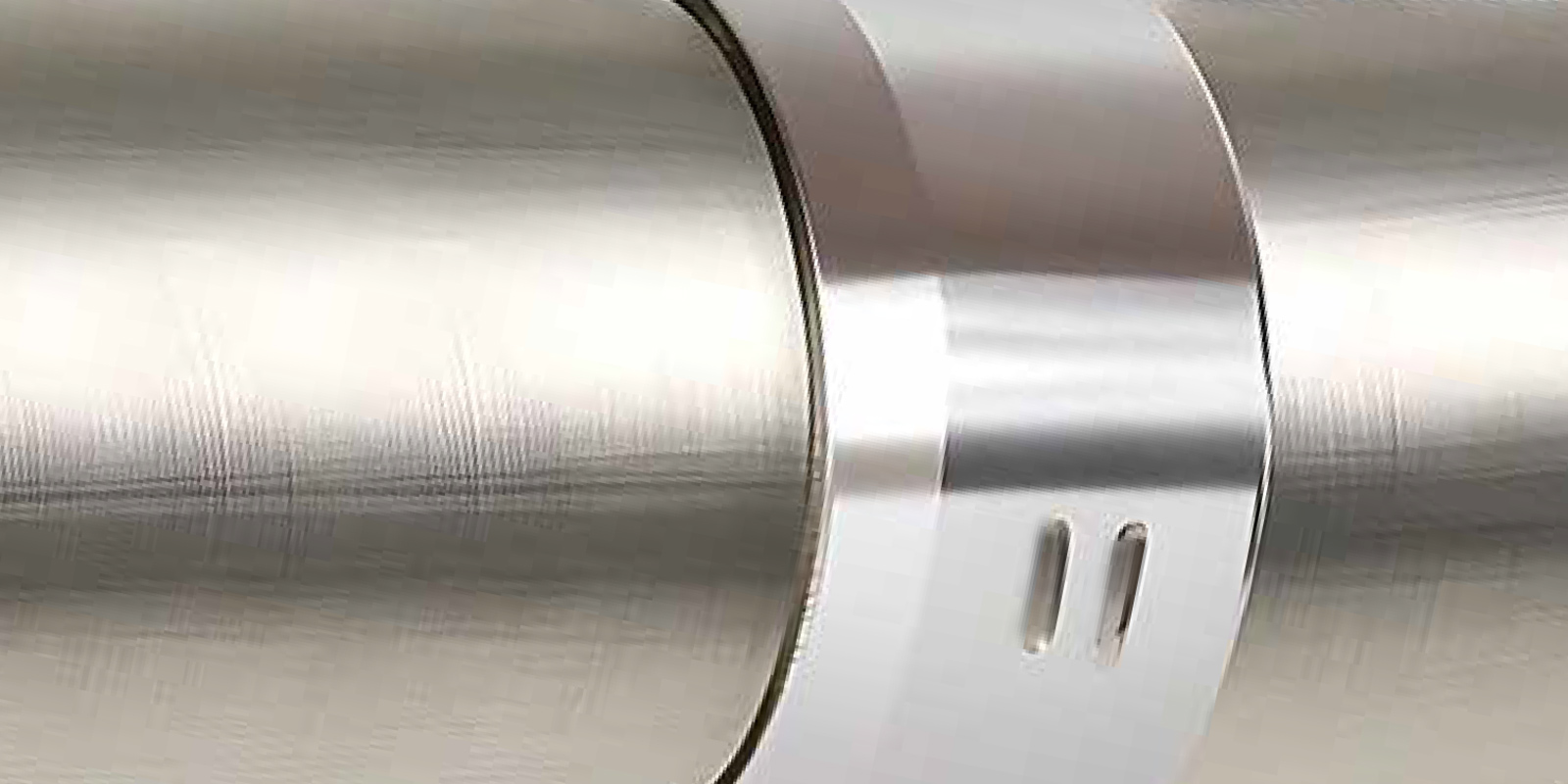

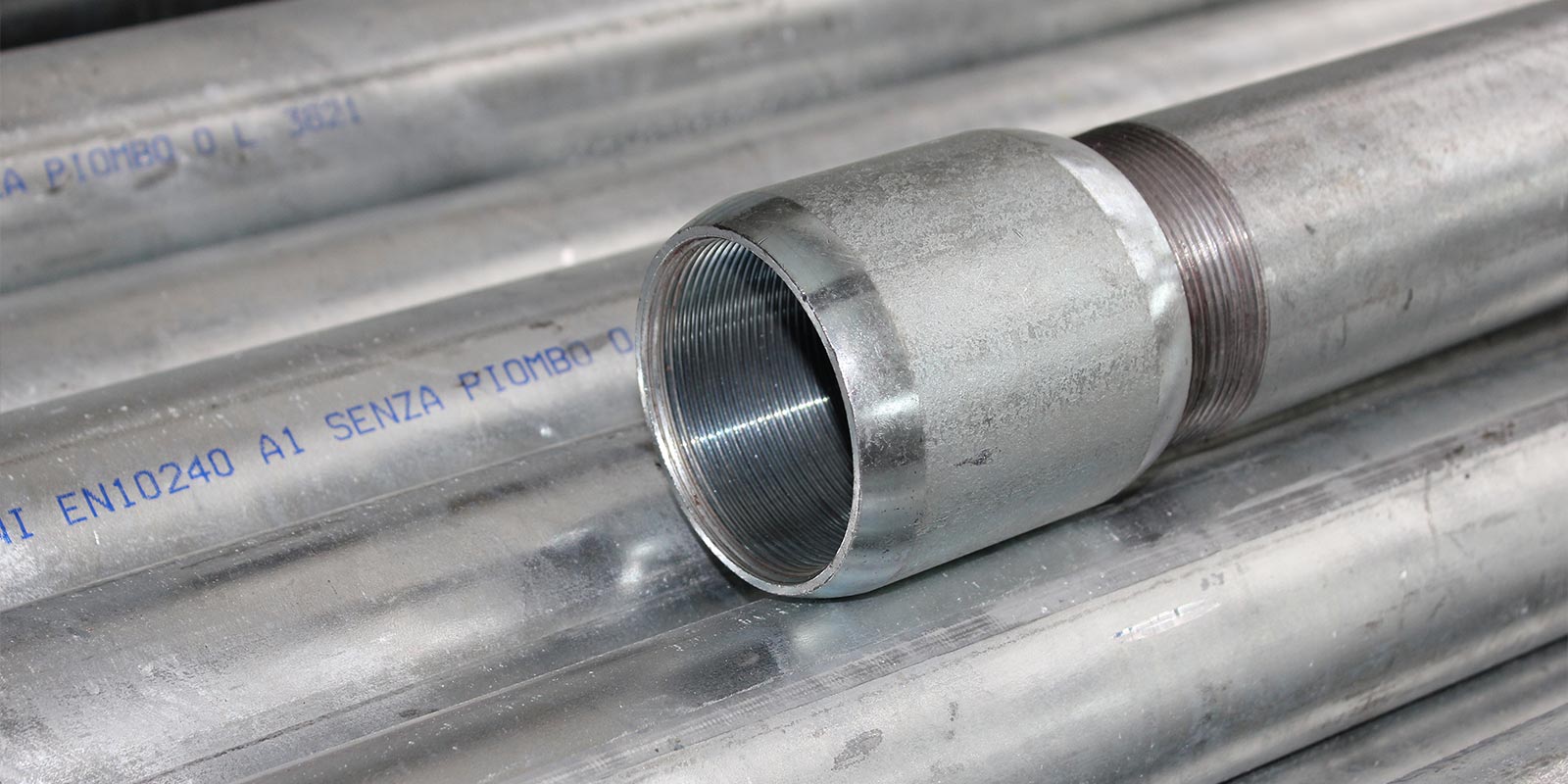

COLONNE DI MANDATA
In acciaio per pompe sommerse
Le colonne di mandata sono progettate per la discesa e il sostegno delle pompe sommerse all’interno di pozzi di captazione, garantendo massima resistenza meccanica e affidabilità nel tempo.
Le barre vengono fornite in lunghezze standard da 3 o 6 metri e possono essere assemblate con giunzioni filettate M/M, flangiate UNI EN 1092-1 oppure rapide ZSM.
MATERIALE
Acciaio al carbonio
UNI EN 10025-2 – S235 / S275
– EN 1.4016 / AISI 430 ferritico
– EN 1.4301 / AISI 304
Acciaio inox
– EN 1.4307 / AISI 304L
– EN 1.4401 / AISI 316
– EN 1.4404 / AISI 316L
– EN 1.4571 / AISI 316 Ti
GIUNZIONI

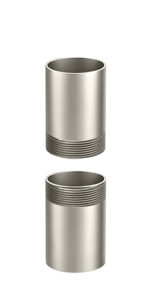

FILETTATE
M/M
FLANGE
COMMERCIALI
UNI EN 1092-1

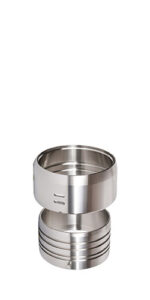

RAPIDE
ZSM

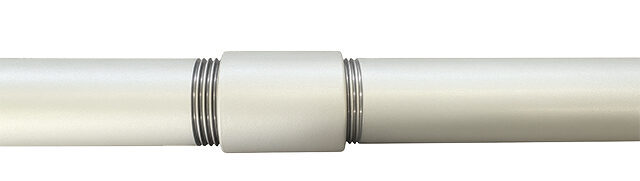

GIUNZIONI FILETTATE M/M

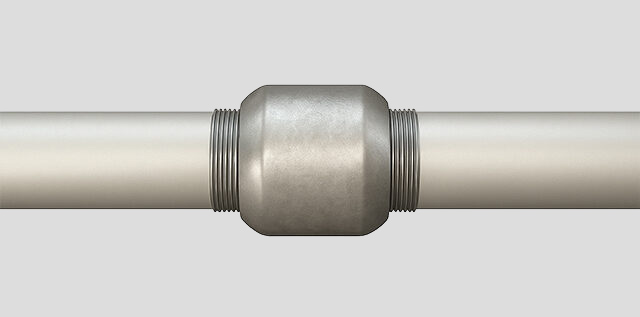

Colonne di mandata con giunzione filettata Gas M/M e manicotto rinforzato (oliva), progettate per elevate resistenze a trazione e massima sicurezza di accoppiamento.
| DN | Ø est. Tubo(mm) | Ø est. Manicotto(mm) | Resistenza Trazione(ton) |
|---|---|---|---|
| 40 | 48,0 | 55 | 8,0 |
| 50 | 60,3 | 82 | 13,0 |
| 80 | 88,9 | 95 | 13,0 |
| 100 | 114,3 | 122 | 18,0 |

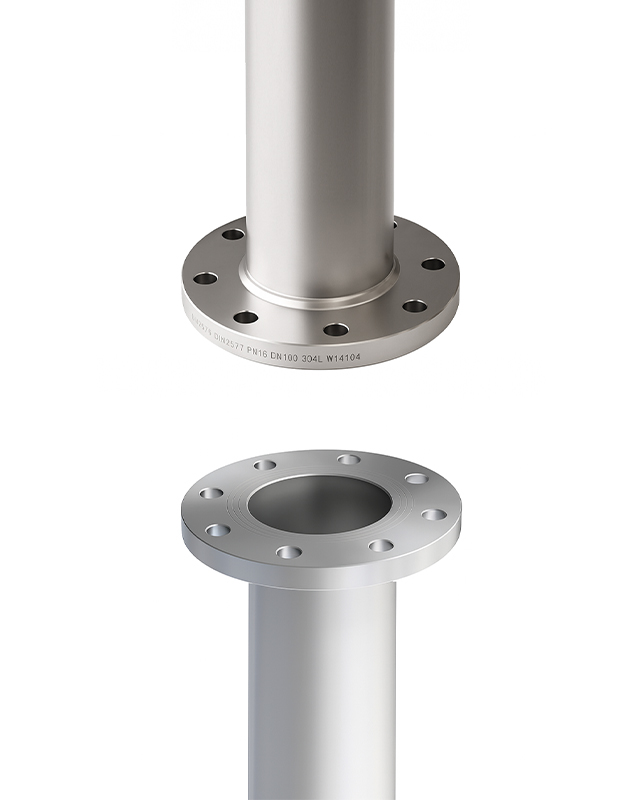

GIUNZIONI FLANGIATE
Le colonne di mandata con giunzioni flangiate vengono fornite complete di NBR ,bulloneria in classe 8.8, A2 o A4, e flange conformi alla norma UNI EN 1092-1. Le flange possono essere predisposte per il passaggio cavo di alimentazione della pompa o forate su richiesta del cliente.
DATI TECNICI FLANGIA
- Materiale: S235 zincato, AISI 304 o AISI 316
- Bulloneria: classe 8.8 Zn – A2 – A4
- Diametro cave: Ø 30 mm • Lunghezza tubo: 3–6 m
| DN | D1 Ø est. Tubo (mm) | Spessore (mm) | D (mm) | b | a | f | N | L1 |
|---|---|---|---|---|---|---|---|---|
| 50 | 60,3 | 3 | 165 | 19 | 125 | 18 | 4 | 60 |
| 65 | 76,1 | 3 | 185 | 20 | 145 | 18 | 4/8 | 60 |
| 80 | 88,9 | 3 | 200 | 20 | 160 | 18 | 8 | 60 |
| 100 | 114,3 | 3 | 220 | 22 | 180 | 18 | 6 | 60 |
| 125 | 139,7 | 4 | 250 | 22 | 210 | 18 | 8 | 60 |
| 150 | 168,3 | 4 | 285 | 24 | 240 | 22 | 8 | 70 |
| 200 | 219,1 | 4 | 340 | 26 | 295 | 22 | 12 | 70 |

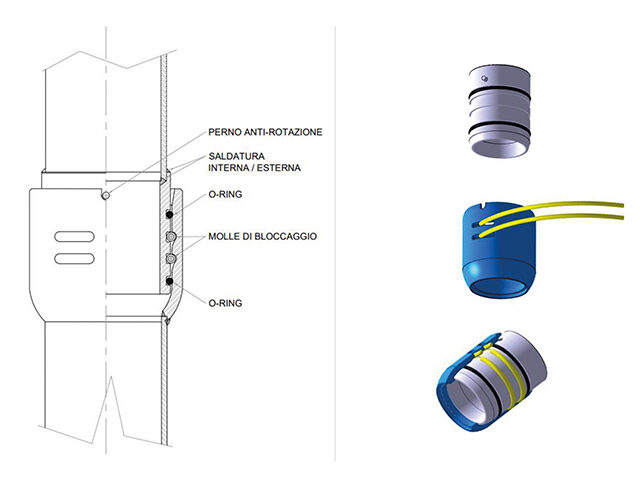

GIUNZIONI RAPIDE ZSM
Le giunzioni rapide ZSM consentono un montaggio e smontaggio veloce senza rotazione dei componenti, ideali per installazioni in pozzi stretti e per opere importanti per emungimento di acqua potabile.
Realizzate in acciaio inox AISI 316, garantiscono tenuta idraulica perfetta e resistenza meccanica elevata anche in condizioni di forte sollecitazione.
| DN | OD ZSM (mm) | Lunghezza giunzione (mm) |
|---|---|---|
| 32 | 72 | 100 |
| 50 | 85 | 110 |
| 65 | 106 | 110 |
| 80 | 118 | 112 |
| 100 | 140 | 112 |
| 125 | 170 | 112 |
| 150 | 199 | 118 |
| 200 | 244 | 126 |
